Mazzei臭氧射流器如何根據圖表選型

Mazzei文丘里射流器在液體流動和氣體吸入性能方面具有可預測性和可靠性。使用Mazzei提供的性能圖表可以準確地規劃和設計您的臭氧系統。然而，正確理解這個性能圖表是必要的。

Mazzei文丘里臭氧射流器

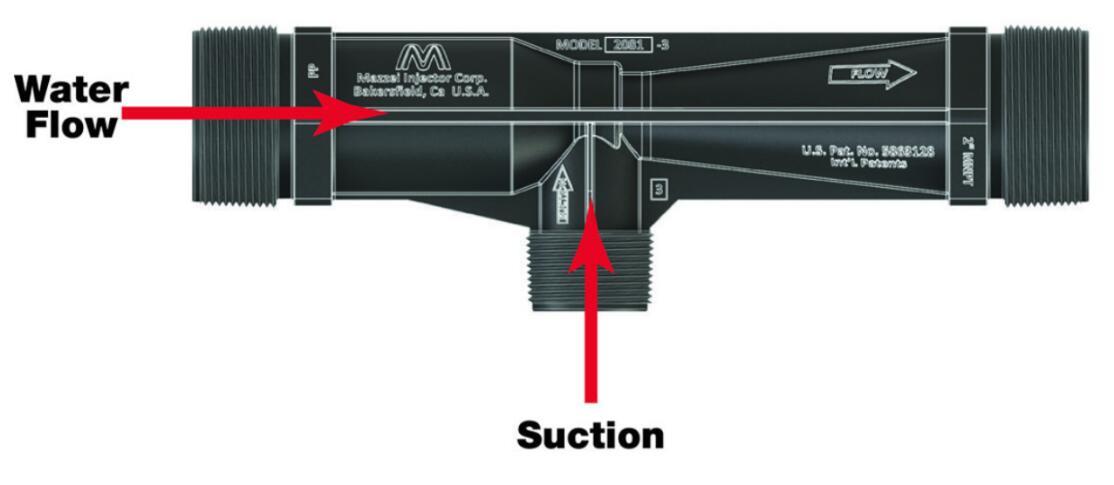

文丘里射流器圖像:水從左向右流動;臭氧被引入到中間。

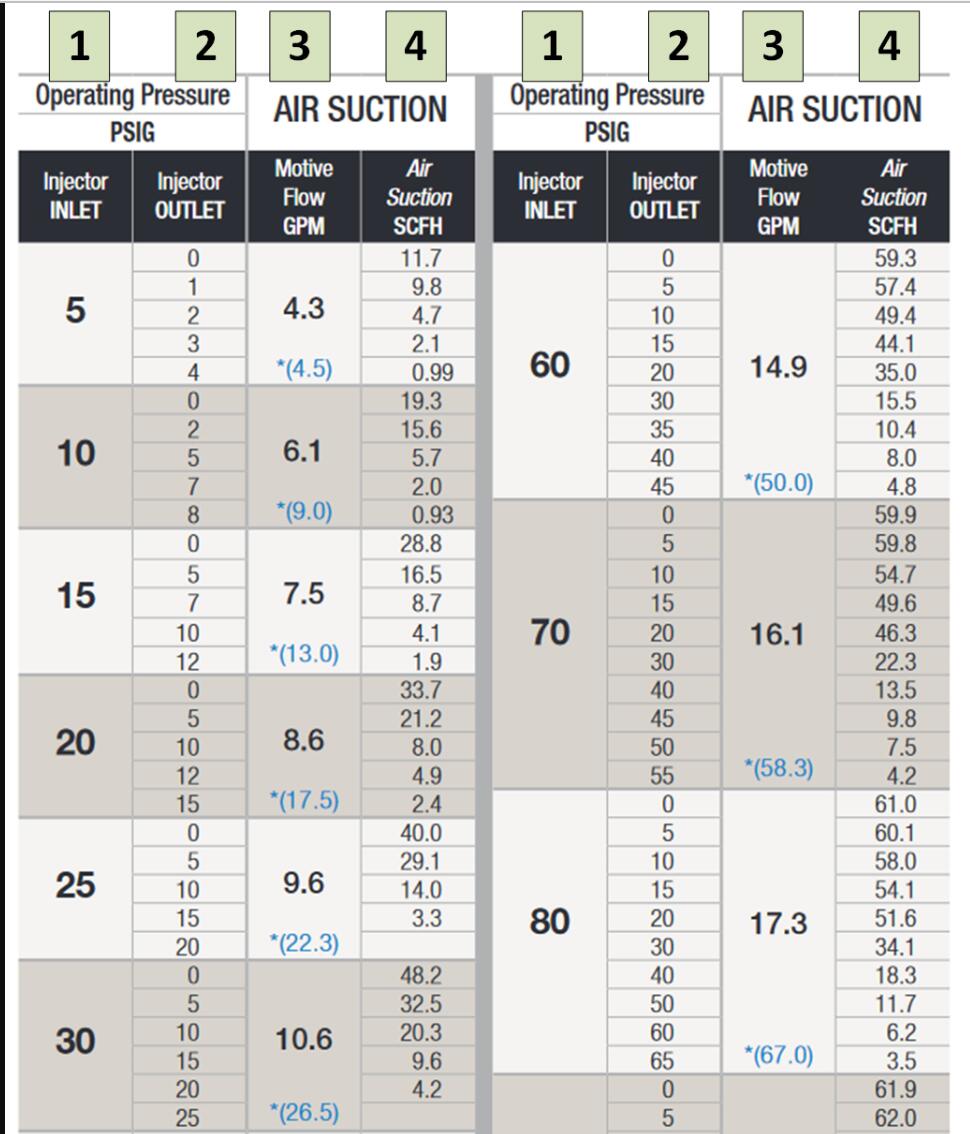

下面是一個常見的文丘里注射器的圖表。該射流器能夠?qū)⒁后w和氣體混合到通過文丘里射流器的主水流中。為了將臭氧氣體溶解到水中，可以完全忽略第3列和第4列，因?yàn)樗鼈冎簧婕耙后w吸入。

文丘里射流器啟動

第一列是射流器入口壓力，這是提供給文丘里射流器入口的壓力。

第二列是射流器出口壓力，它是將水輸送到使用點時施加在射流器出口上的壓力。

第三列稱為動力水流，表示根據進出口壓力通過射流器的水的流速。這就是為什么要選擇合適的泵，計算氣液比等等。

很后一欄稱為空氣吸力，列出了在這些對齊的射流器入口/出口壓力下可以吸入水流的氣體(氧氣，臭氧，空氣)的數量。

從圖中可以看出，隨著射流器出口壓力(2)的增加，射流器吸力(4)減小，即使在動力流量(3)保持相對恒定的情況下也是如此。

例子:

如果存在7 PSI的射流器出口壓力，則泵在15 PSI下輸出18 GPM，可以吸入很多20 SCFH的臭氧氣體。

如果需要更多的吸力，有兩種選擇:增加泵的尺寸或通過增加管道直徑、減少?gòu)濐^數量或降低送水高度來降低射流器出口壓力。
