污泥臭氧化實驗裝置設計



1、臭氧發生器

臭氧發生器(3S-A3 型,北京同林科技有限公司)以環境空氣為氣源,經高頻放電產生臭氧.試驗中保持進氣流量 0.2L/min,通過調節電流控制出口臭氧濃度在 11、16 和 21mg/L左右.



2、污泥臭氧化裝置

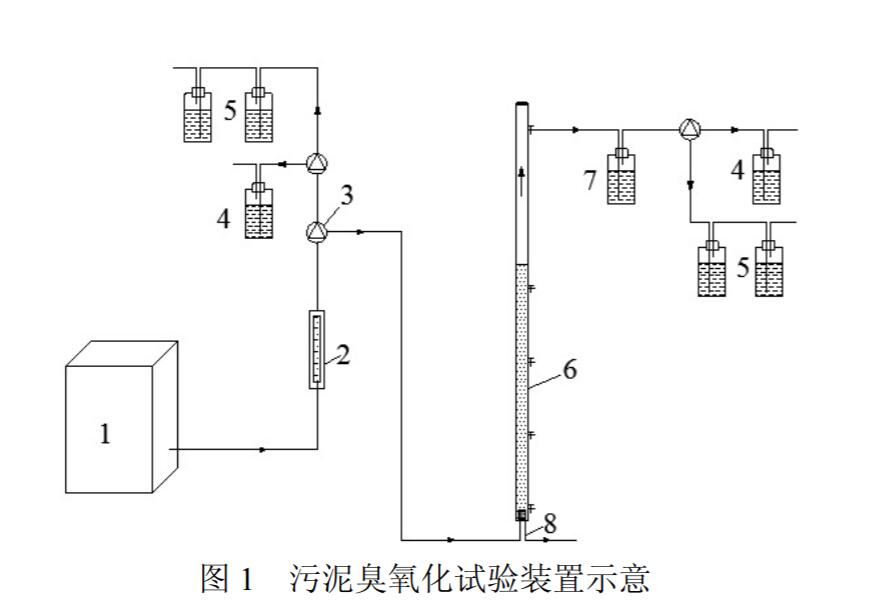

圖 1 所示的污泥臭氧化裝置由臭氧發生器、鼓泡塔反應器、尾氣吸收和臭氧檢測裝置等組成.具 有 一 定 高徑比的鼓泡塔 直 徑 35mm, 高1700mm,有效容積 1.65L.

1.臭氧發生器 2.氣體流量計 3.三通閥 4.臭氧吸收瓶 5.臭氧檢測瓶6.鼓泡塔 7.安全瓶 8.排放口



污泥取自杭州某城市污水處理廠,通過人工培養保持污泥性狀穩定,VSS/SS=0.51 左右.污泥經自來水淘洗后配置所需的濃度.每批次反應投加污泥 1L,臭氧經流量計由微孔曝氣頭進入塔底與污泥接觸氧化.



3、臭氧投加量

本試驗的臭氧投加量定義為臭氧投量與初始污泥量的比值,其計算方式如下:

式中:dO3 為臭氧投加量,gO3/gMLSS;Qg 為氣源流量,L/min;T 為反應時間,min;CO3 為臭氧濃度,mg/L;VSS 為污泥體積,L;MLSS 為污泥濃度,mg/L.



4、 分析方法

各指標按國家標準方法測定;臭氧濃度采用碘量法分析.液相總 COD(TCOD)和溶解性COD(SCOD)分別指混合液經沉降 5min 或離心10min(4500r/min)后上清液中的有機物濃度.

來源：蔣軼鋒 ,黃曉楠,金云珍 (1.浙江工業大學環境學院,浙江 杭州 310014；2.溫州市甌海區城市管理與行政執法局,浙江 溫州 325006)
