美國2B 臭氧檢測儀校準方法

1. 進入儀器菜單并記下儀器中使用的校準參數 Z 和 S。這些參數可能有助于校正儀器獲得的 很新數據。此外，將新校準參數與舊校準參數進行比較有助于診斷儀器的任何問題。現在將校準參數設置為 Z = 0 和 S = 1.00。將平均時間設置為 10 秒。



2. 將臭氧檢測儀的入口連接到校準的臭氧源。這可以是 306 型臭氧校準源或其他公司提供的臭氧校準器。如果您不使用具有內部溢流三通的 306 型臭氧校準源，則可能需要使用外部溢流三通，以便排出多余的校準氣體，而不是強制進入臭氧監測儀。

注意：不要將 2B Tech Ozone Monitor 設置在 Thermo Electron Corp.（現在也稱為 Thermo Fisher Scientific）臭氧校準器（例如 49i 型）的頂部。 Thermo 儀器輸出的電氣干擾會嚴重影響 2B Tech 臭氧監測儀的測量。



3. 通過將臭氧校準器設置為零臭氧或使用外部臭氧洗滌器收集數據點來測量儀器偏移（零）。讓臭氧源有足夠的時間達到零濃度。隨著外部臭氧洗滌器或臭氧校準器內部的臭氧洗滌器與環境條件平衡，測量可能需要幾分鐘才能穩定下來。在讀數穩定后平均至少 10 個數據點。請注意，對于符合精度規格的儀器，單個測量值可能會波動 ± 2 ppb 左右。此時計算數據的標準偏差很有用。如果 10 次連續測量的標準偏差對于 205 型臭氧監測儀始終大于 1.0 ppb 或對于 202 型臭氧監測儀為 1.5 ppb，則該儀器的噪音超出了它的能力范圍。噪聲會影響精度，但不會影響測量的準確性。但是，如果您使用大于 10 秒的平均，則平均過程會大大降低噪聲。理論上，噪聲降低了 √(N-1) 倍，其中 N 是 10 秒測量的次數。對于 1 分鐘、5 分鐘和 1 小時平均，統計噪聲計算為分別降低了 2.2、5.4 和 18.9 倍。



新的 Z 校準參數是平均儀器偏移的負值。例如，如果您平均 10 個點并獲得 -2.3 ppb 的值，則新的 Z cal 因子為 2.3，四舍五入為 2。如果測量值為 5.7，ppb，則新的 Z cal 因子為 -5.7，即四舍五入到 -6。



4. 通過將臭氧校準源或其他臭氧校準器設置為該濃度，測量至少一種臭氧濃度的輸出。如果您只使用一種濃度來確定跨度，我們建議使用 300 ppb。在 2B Technologies，我們使用 50、100、150、200、250 和 300 ppb 的標稱值。然而，2B Tech 臭氧監測儀具有極高的線性度，因此一個濃度就足夠了。對于每個濃度，應等到濃度測量穩定，然后平均至少測量 10 次。測量值的標準偏差不應比您在零濃度下獲得的值大很多。較高的標準偏差可能是由于臭氧源的波動。如果源噪聲較大，您將需要對更多數據點進行平均，以改進對平均濃度的估計。

如果您只使用一種臭氧濃度，則 S 校準參數可以從真實濃度 C 的平均測量值 M 計算為：

其中 Z 是您在上面確定的校準因子。例如，如果 Z 為 +3，并且在向臭氧監測儀提供 300 ppb 的真實濃度時測得的平均臭氧濃度為 289 ppb，則 S 參數計算為 1.03。



如果您在校準中使用多個臭氧濃度，則在 Microsoft Excel 等程序中將數據繪制成 x 軸上的真實濃度和 y 軸上的測量濃度。現在用線性回歸擬合數據，確保程序為您提供 很小二乘線方程。校準參數 S 將由下式給出

S = 1/斜率

其中“斜率”是 很小二乘線的斜率。

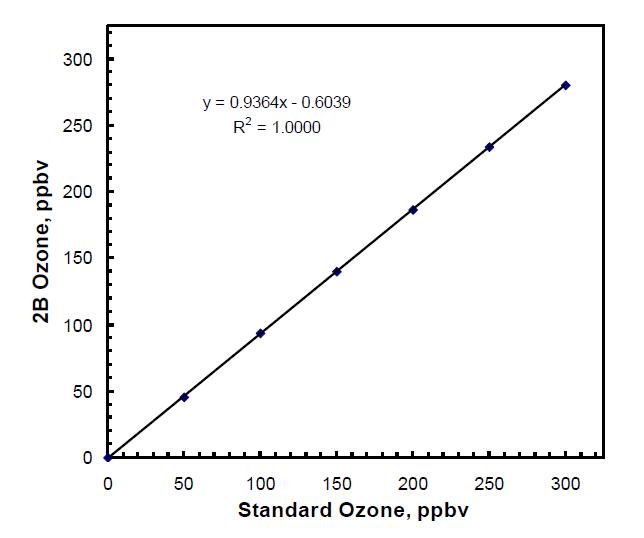

以下是使用多個臭氧濃度獲得的校準數據示例。

在本例中，校準參數 S 為 1/0.9364 = 1.068，四舍五入為 1.07。該圖的 y 截距，即方程 y = mx + b 中的 b，在上例中為 -0.6，應在臭氧校準源設置為零時測量的偏移的 ±2 ppb 范圍內。如果不是，則儀器可能存在問題。通常，這表明臭氧監測器流路中存在污染。



5. 在儀器菜單中輸入校準參數。 作為檢查， 很好測量零和另一個臭氧濃度，以確保校準準確。

如果 Z 超出 -9 至 +9 ppb 范圍或 S 超出 0.90 至 1.09 ppb 范圍，則可能需要清潔或維修儀器。
