臭氧精確曝氣系統的組成及特點



一，精確曝氣系統的作用：

精確曝氣系統，又稱氣體智能分配系統，主要是對好氧區的每個廊道曝氣量進行按需分配，是污水處理廠重要的設備，其主要應用如下：

1，實現每個曝氣池每個廊道的曝氣量按需分配。

2，實現DO 等參數的穩定，從而實現出水水質的穩定。

3，在保證工藝水質達標的情況下，盡量減小鼓風機的壓力，節約 能源。

4，實現無人值守的全廠運行模式。只需將運將運行模式置于自動 狀態，精確曝氣系統便會自動根據設定的參數保持穩定。

     就好比一個非常有經驗的工藝人員，時刻在關注水質水量的變化，不斷的調節閥門的開度，調整氣量，想要保持DO的穩定，但效果總是不如人意。市場上由許多精確曝氣系統的廠家，對于DO 的控制方式也不一樣，雖然在一定的條件下， 很終都能達到控制DO的作用，但效果卻不盡理想，這是因為DO的滯后性太強，影響DO等參數的因數太多，如水質水量的變化太快、太大等，一般的PID的系統無法滿足實際的要求。



二，精確曝氣系統的組成 

1，精確曝氣系統的主要有以下6個設備組成。 

1）鼓風機. 

2)  閥門. 

3)  流量計. 

4）曝氣盤/管. 

5）DO 等現場儀表. 

6）精確曝氣控制柜.



2，鼓風機 

鼓風機是精確曝氣系統的氣源提供設備，負責提供適合的壓力和流量的壓縮空氣，是整個精確曝氣系統的關鍵設備，沒有穩定的氣源，就沒有整個系統的穩定，更不用說控制每個廊道的曝氣量和保持參數和工藝的穩定，所以選擇適合曝氣系統的鼓風機是實現精確曝氣系統的關鍵。



1) 鼓風機的控制模式  市場上大部分的鼓風機調節方式分為調頻率、調風量和調壓力三種模式。精確曝氣系統和調壓力模式的鼓風機配合 很為高效。推薦具有恒壓模式的鼓風機作為精確曝氣系統的專用鼓風機，以實現高效的控制。    

2）鼓風機的喘震風險  同時，在鼓風機的選型時不僅要考慮到鼓風機的控制方式，還要考慮到鼓風機的氣量運行范圍，由于水質水量的變化，工藝需要的曝氣量時刻 很變化，如果工藝需要的氣量小于鼓風機能提供的 很小氣量，鼓風機就有可能發生喘震風險。  比如說，現在有兩臺恒壓控制模式的鼓風機給工藝供氣，單臺鼓風機的風量范圍是6000---10000m3/h,現場兩臺鼓風機聯動運行，如果工藝需要的需氣量是1100m3/h，則開一臺鼓風機風量不夠，需要開兩臺鼓風機，但風量太大，導致閥門處于 很小閥位，整個曝氣系統的管路壓力越來越高， 很終導致鼓風機喘震。  避免鼓風機喘震的方法有兩種。大小配方案：在選型的時候考慮到鼓風機大小配，就是選一臺4000-8000m3/h的鼓風機和一臺5000---10000m3/h 的鼓風機，則能實現4000---18000m3/h 的連續流量供氣，避免了鼓風機喘震的風險，大大調高了鼓風機可調節風量的區間范圍，很好的解決了喘震的風險。



如果是新項目，推薦鼓風機大小配方案。如果是改造的項目，推薦 很小氣量法方案。可酌情選擇。 



2，閥門 



閥門是整個曝氣系統的主控設備。系統根據設定的參數，通過調節閥門的開度，來調節管路的流量，從而達到調節工藝參數的目的。這就對閥門的要求比較高，其工作特性曲線的選型也很重要。 很好能選擇線性度良好的調節閥，如棱形閥等，同時還要考慮到閥門的變徑尺寸、壓力損失等因素。有些廠家用蝶閥來代替調節閥，由于其閥門調節曲線的限制，壓損高，調節線性度不好，效果非常不好。 



3，流量計 



 流量計用來測量管路的流量，是整個曝氣系統的測量設備，流量計要選擇質量流量計，其不受溫度、壓力的影響。選擇精度高、重復性好的流量計。同時還要考慮到流量計和閥門的安裝要求。流量計的安裝有其特殊的要求，如直管段和縮擴徑等和流量計的距離，閥門和流量計的距離，以及彎頭等對流量計的測量影響。

 

4，DO現場工藝儀表 

現場儀表主要包括DO 儀表，氨氮儀表，PH值儀表等，市場上有很多品牌的儀表都能滿足要求。主要考慮到平時維護的方便，因為大部分的儀表都需要定期維護和校準，對污水處理廠的運行人員要求較高。  如果現場儀表不能準確的測量工藝值（如儀表傳感器堵住等），則整個精確曝氣系統便會朝著錯誤的方向控制，影響出水的水質。 

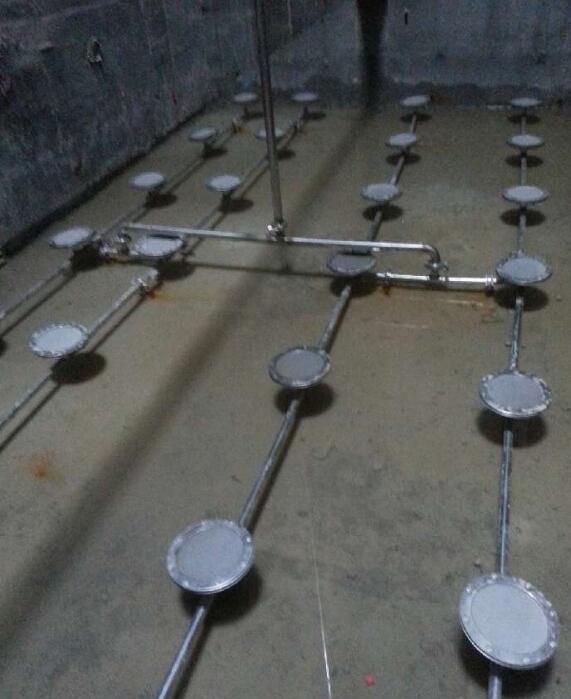

5，  曝氣盤/管 

曝氣盤/管主要是安裝要合格，不能有漏氣和安裝水平問題。需要嚴格按照安裝工藝來進行，防止漏氣發生，且要做水平測試，以保證氣量的分配均勻。



6，精確曝氣系統控制柜 

 可以把精確曝氣系統比作一個很有經驗的工藝人員，如果說鼓風機是心臟，閥門、流量計和DO等儀表是手足的話，那么精確曝氣系統控制柜就是大腦，其控制的精確度直接影響系統的精確度，影響出水水質的穩定度。



  完美的精確曝氣系統應該考慮到閥門、流量計、DO儀表、鼓風機等設備的影響，并能適應這些設備的工作特性，要能有針對不同工藝負載的參數設置，同是還要有緊急情況下的控制方式和報警輸出（如DO儀表壞，鼓風機喘震等不利因素）



三，完美精確曝氣系統的特點 

市場上有很多做精確曝氣系統的廠家，其控制也不一樣，但總的來說，一個完美的精確曝氣系統，應該有以下特點： 

1） 適應性：完美的精確曝氣系統應該能適應不同的水質要求，同時還能適應各個配套的工藝設備。對于其他的設備（如鼓風機）能很好的適應其控制方式，如流量和壓力控制模式都可。 

2） 獨立性：完美的精確曝氣系統應該具有獨立的控制能力，只需要將系統置于自動模式，系統便可按照設定的工藝參數運行，不受其他如通訊斷路的干擾。且在緊急情況下有替代的控制方式和報警輸出等，以保證參數穩定。  

3） 參數可選性 ：完美的精確曝氣系統的參數應該具有可選性，如可以設定控制模式（流量控制，閥位控制，DO 控制等），控制地點（遠程/本地），控制參數等。

4） 細化性：完美的精確曝氣系統應該細化控制區間，因為不同的閥門和流量計曲線不一樣，可以將不同的閥門和流量計的參數導入到精確曝氣系統中，即使是蝶閥，也能達到較好的效果。  以上是在精確曝氣系統調試現場總結的經驗，希望對準備和 已經在用、做精確曝氣系統的人員和廠家有所幫助
